Воинские перевозки... на "заре" ВОСО

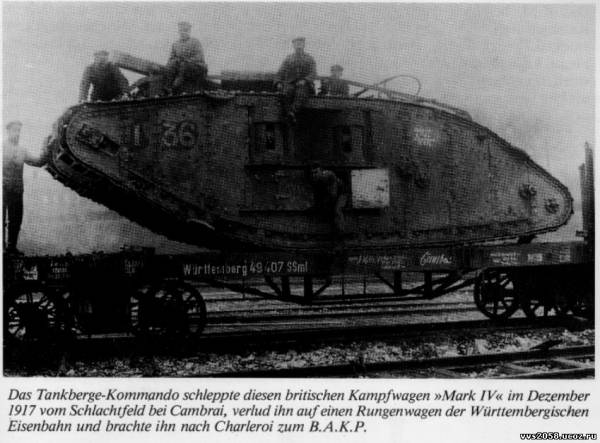

Погрузка танков Mk.I и Mk.IV на платформы. Первая мировая война.

Довольно оригинальный способ погрузки бронетехники на железнодорожный подвижной состав: при помощи червячно-винтовых ручных домкратов танк поднимается над ж.д. путём и под него подкатывается порожняя железнодорожная платформа. Затем танк опускается на платформу и крепится для перевозки.

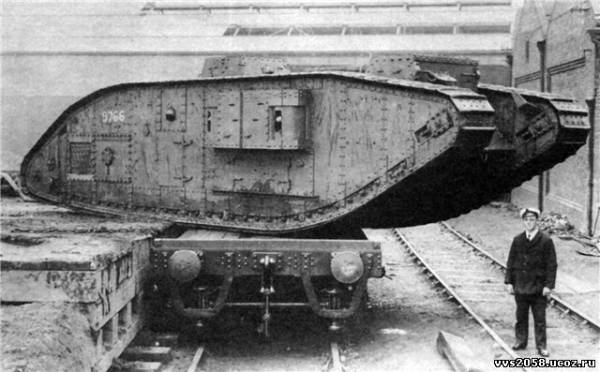

"Классический" заезд танка Mk.V с боковой эстакады на ж.д. платформу,
Первая мировая война.


Начальный этап закрепления танка Mk.IV на платформе при помощи упорных брусков
Первая мировая война.

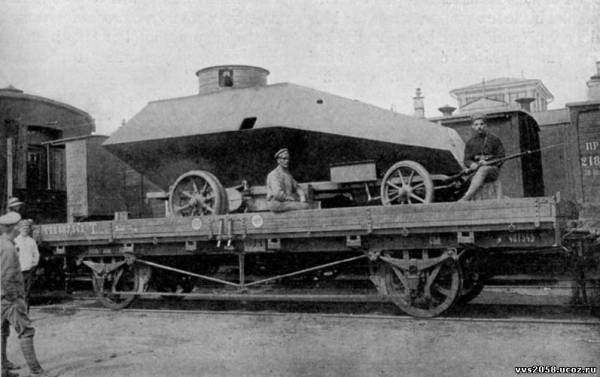

Перевозка бронеавтомобиля "Benz" на платформе с закрытыми бортами,
Гражданская война, 1918 год.

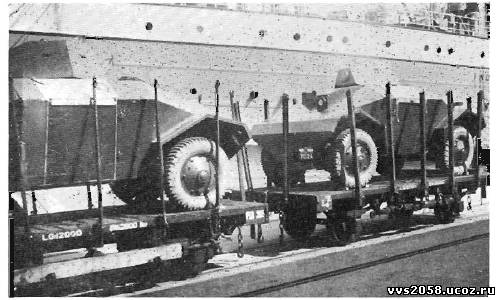

Голландские БА "Alvis-Straussler " A.C.3 Ds, закреплённые деревянными упорными брусками
на 2-х осных платформах с "лесными" стойками в порту Batavia (Джакарта) на о. Ява, 1938 год.

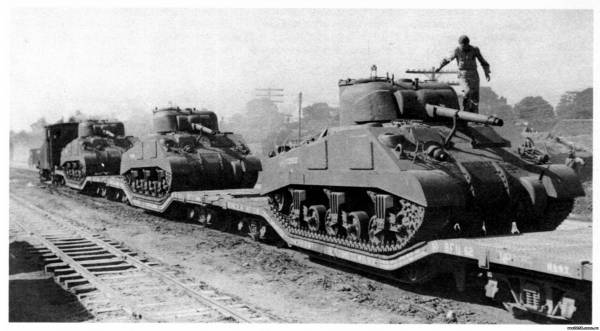

Вертушка - "Шермановоз", Вторая мировая война.


Советско-франко-германский 7,5 см Pak 97/98 (f) auf Pz. 740 ® (на шасси Т-26)
на платформе с "лесными" стойками (прибл. 1943 г.)


Перевозка немцами трофейного французского танка "Char" D2
на платформе с металлическими "лесными" стойками, Вторая мировая война.


Перевозка немцами трофейных французских "Somua" S-35
на платформе с "лесными" стойками (видны продольные тросовые растяжки и цепи),
Вторая мировая война.

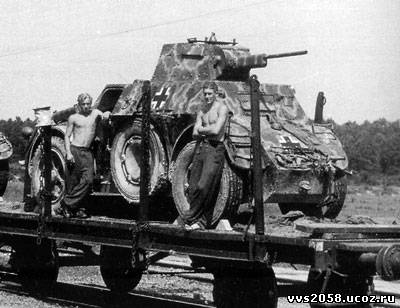

Перевозка немцами трофейного итальянского БА "Autoblinda" АВ 40/41,
закреплённого деревянными поперечными упорными брусками на платформе
с металлическими "лесными" стойками, Вторая мировая война.


Перевозка британских танков "Stuart I", закреплённых деревянными упорными брусками
и тросовыми растяжками на безбортовых платформах, Вторая мировая война.


Танки Pz.Kpfw VI Ausf. B "Тигр II" ("Королевский тигр") в "транспортных" (узких) гусеницах,
закреплённые при помощи упорных башмаков и продольных (направляющих) "брусков".
"Боевые" (широкие) гусеницы уложены в "бухты" на платформах, Вторая мировая война.


Перевозка на безбортовых платформах танков Pz.Kpfw VI Ausf. H "Тигр I",
закреплённых при помощи поперечных упорных (и продольных направляющих?) брусков,
Вторая мировая война.

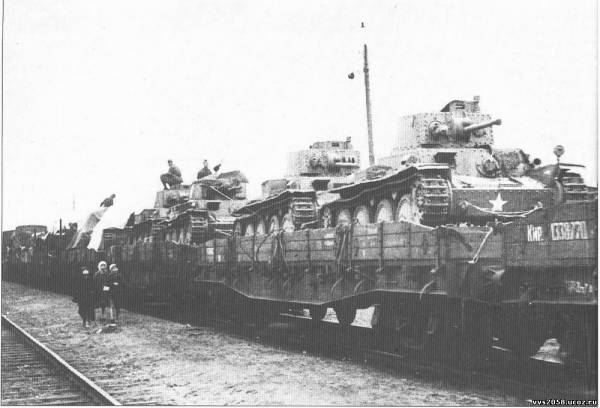

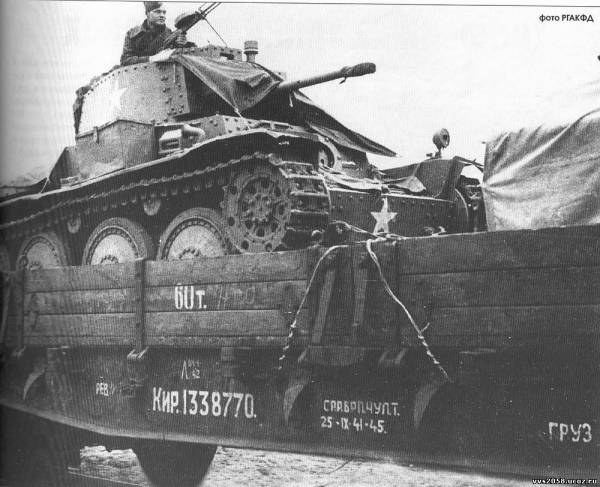

Перевозка танков PzKpfw 38(t) с грубыми нарушениями правил крепления ВВТ:
проволочные растяжки закреплены поверх деревянных бортов железнодорожных платформ.

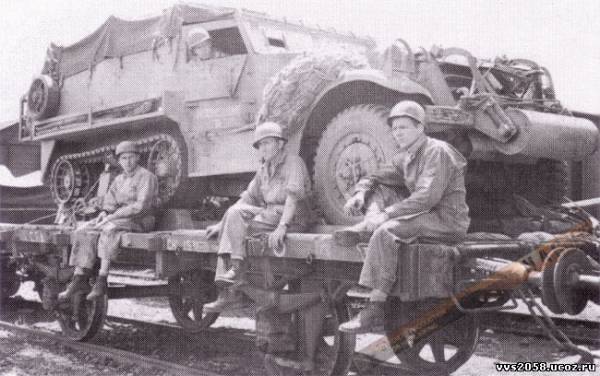

Американский полугусеничный БТР М3, закреплённый деревянными упорными
и боковыми (наружными) брусками и проволочными растяжками, Вторая мировая война.

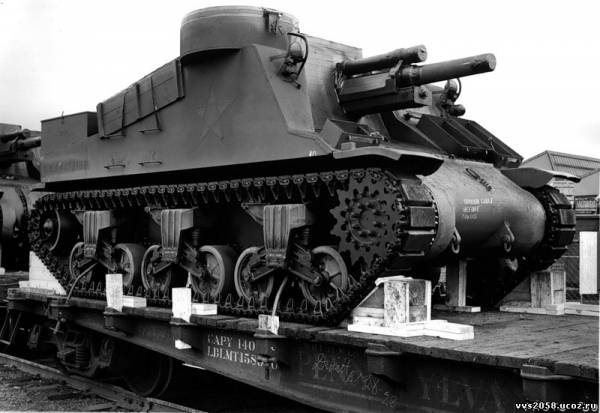

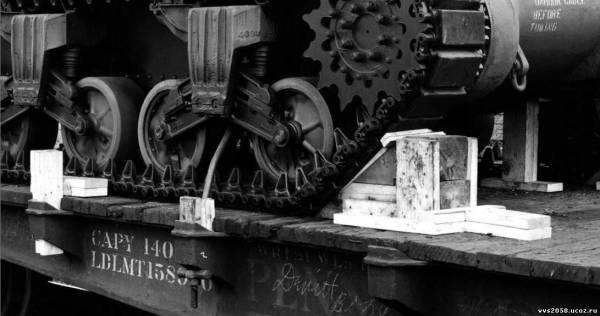

Американская САУ M7B1 "Priest" на шасси танка М3, закреплённая деревянными упорными
и боковыми наружными брусками с фиксацией стальными "стременами" через опорные катки
и проушины безбортовой платформы, Вторая мировая война.

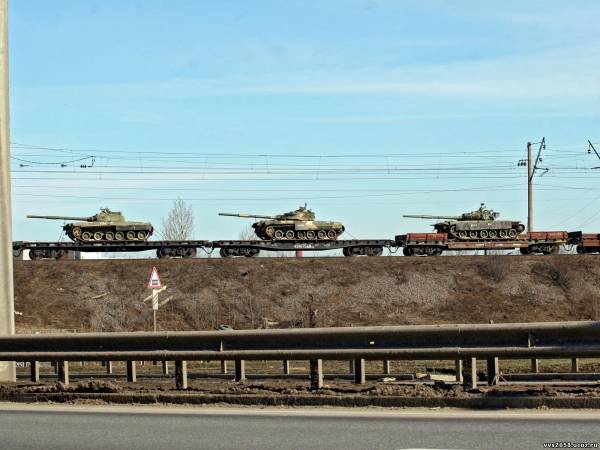

Воинский эшелон с танками, закреплёнными деревянными упорными брусками
и вкладышами и проволочными растяжками.


Состав с БТР-80, закреплёнными на ж.д. платформах деревянными упорными
и боковыми (внутренними) брусками и проволочными растяжками, 80-е годы.



Продолжение смотреть здесь

Категория: История и техника | Добавил: vvs2058 (11.07.2009)
Просмотров: 4910 | Комментарии: 4 | Теги: Эшелон, транспорт, ВОСО, железная дорога, танк
