Ракетный БТ-5...



Параллельно с освоением серийного производства быстроходного танка БТ-5 практически уже с первых дней по заданиям УММ РККА постоянно велись работы, направленные на повышение его огневой мощи. В середине 30-х гг. на базе танка БТ-5 были разработаны различные экспериментальные образцы, в том числе танки с ракетным вооружением.

Работы по повышению огневой мощи танка БТ-5 начались в октябре 1933 г., после того как начальником УММ РККА командармом 2 ранга И. А. Халепским было выдано задание начальнику ВАММ бригадному инженеру Лебедеву на разработку проекта установки 250-кг танковых торпед (ТТ) на быстроходный танк БТ. За счет установки на танк ракетного вооружения предполагалось решить проблему по борьбе с тяжелыми танками противника и преодолению сильно укрепленных полос обороны, узлов сопротивления и отдельных ДОТов. Ведь по мощности фугасного действия 250-кг ракеты не уступали снаряду 305-мм орудия.

Первые успешные стрельбы ТТ (такое наименование в то время было присвоено ракетам) навесным огнем на короткие дистанции (300–1800 м) были произведены в 1931–1932 гг. на НИАПе АНИИ в Ленинграде и на полигоне ВОХИМУ (Кузьминки), после чего командованием УММ было принято решение об их установке на танки.

Всего на основании ТТТ в научно-исследовательском отделе (НИО) ВАММ военным инженером 2 ранга Тверским было разработано два проекта ракетного вооружения танка: установка 250-кг ТТ и спаренная установка 250-кг ТТ на танке БТ-5.

Более удачным был признан второй вариант проекта легкого колесно-гусеничного ракетного танка, получившего наименование РБТ-5. Этим проектом, разработанным Тверским в конце 1933 г., в качестве дополнительного вооружения танка предусматривалась установка двух 250-кг ТТ. Опытный образец установки был изготовлен на московском заводе № 37, а ее монтаж на опытный танк БТ-5 был осуществлен уже на ХПЗ.

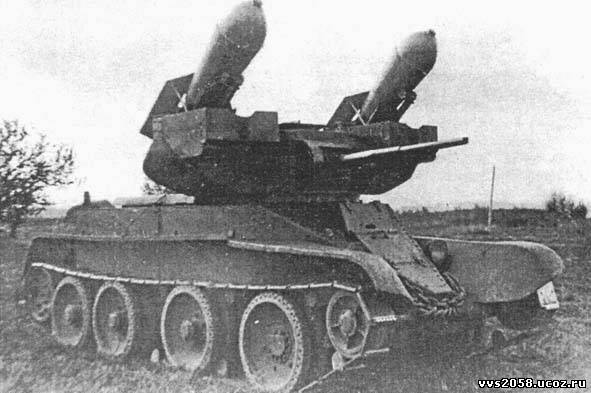

Танк РБТ-5 отличался от серийного танка БТ-5 размещением снаружи башни двух установок для пуска 250-кг ТТ (ракет) с сохранением основного оружия — 45-мм танковой пушки. Клепаная конструкция пусковой установки была выполнена по типу фермы, собранной из швеллеров.

Каждая ракета хвостовой частью устанавливалась в направляющую втулку и автоматически стопорилась. Уравновешивание установки осуществлялось с помощью специального пружинного механизма. Перед пуском ракеты на поражение производилась предварительная пристрелка цели из 45-мм [64] штатной пушкой и с помощью переходных таблиц вводился поправочный коэффициент в вертикальные углы наведения установки.

Наведение установки в вертикальной плоскости осуществлялось изнутри машины с помощью рукоятки специального подъемного механизма, имевшего две передачи. В горизонтальной плоскости наведение обеспечивалось поворотом башни. Максимальный угол возвышения, составлявший 48°, позволял поражать различные цели на дальности до 1500 м. Выстрел производился с помощью электрозапала.

Ракета длиной 1805 мм и диаметром 420 мм состояла из головной части с зарядом взрывчатого вещества (ВВ) (130 кг) и хвостовой части с реактивным зарядом (13,5 кг). Для подрыва ВВ использовались взрыватели от авиационных бомб (мгновенного и замедленного действия). Головная часть взрывателя для защиты от поражения пулями и осколками имела броневой колпак.

Малая дальность стрельбы, низкая вероятность поражения цели и высокая уязвимость от пуль и осколков послужили причиной прекращения дальнейших работ над совершенствованием танка РБТ-5. В августе — декабре 1934 г. также велись работы по установке на танке 100-кг и 300-кг торпед.


Результаты работ по танку РБТ-5 легли в основу новых ТТТ, утвержденных начальником НТУ АБТУ РККА Лебедевым 29 января 1935 г.

Согласно новым ТТТ в качестве дополнительного вооружения на штатной башне танка БТ-5 необходимо было установить 132-мм реактивную орудийную установку, состоящую из двух «орудий» (направляющих). Причем в требованиях особо подчеркивалось, что «установка должна допускать круговой обстрел на дальности до 4-х км. ...Придание углов возвышения для установок — раздельное. ...Наружные части изготовить с учетом непоражаемости от пуль огня противника».

Установка на танк БТ-5 в качестве дополнительного оружия 132-мм реактивных снарядов (РС) производилась в Ракетном научно-исследовательском институте (РНИИ) с привлечением инженера АБТУ В. И. Александрова, работавшего в то время в НИИ № 3. Совместными усилиями представителей обоих НИИ уже в апреле 1935 г. были разработаны проекты и изготовлены опытные образцы установки 132-мм РС (ракет) на танке БТ-5.

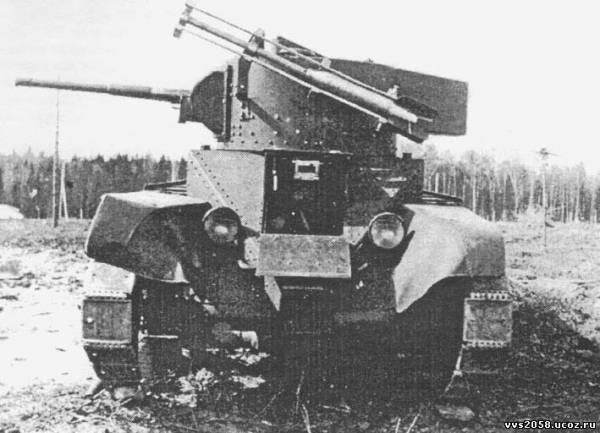

Для проведения экспериментальных работ 132-мм ракетное орудие, состоящее из двух направляющих планок, было закреплено с помощью болтов только на левой стороне башни танка. Установка позволяла иметь два фиксированных угла возвышения — 0° и + 20°. Задачей экспериментальной установки было выявление действия газовой струи, образующейся при выстреле, на механизмы и экипаж танка. Пристрелка, как и на танке РБТ-5, производилась с помощью 45-мм танковой пушки, а стрельба на поражение цели осуществлялась 132-мм фугасными РС.


Испытания экспериментальной установки были осуществлены в три этапа на артиллерийском полигоне вблизи станции Софрино. На первом этапе (28 апреля 1935 г.) в присутствии заместителя начальника 5-го отдела АБТУ РККА Сакса начальником 2-го сектора РНИИ Петровым и ведущим инженером 1-го отдела НИИ № 3 Александровым было произведено три выстрела. Причем третий выстрел был произведен при работающем двигателе и с экипажем. Необходимо отметить, что кроме Александрова и Петрова, находившихся во время эксперимента в боевом отделении танка, в отделении управления контролировал работу силовой установки механик-водитель Горынов.

Участники эксперимента отметили, что во время стрельбы «сотрясений нет. Слабый запах пороховых газов. Звук глухой». И хотя эксперимент прошел успешно, дальнейшие испытания из-за опасности возникновения пожара пришлось приостановить. Дело в том, что смоченная в бензине и установленная на расстоянии 0,5 м от танка в направлении струи тряпка при выстреле сгорела.

На втором этапе (22 мая 1935 г.) был произведен всего один выстрел, во время которого струя сорвала защитный кожух над воздухоочистителем и входными жалюзи, а также пробку с заправочной горловины правого топливного бака. На изготовление [65] нового кожуха и подготовку танка к третьему этапу испытаний ушло четыре дня.

26 мая 1935 г. был проведен третий, заключительный, этап испытаний. В присутствии представителей АБТУ РККА — начальника 5-го отдела Андреева и инженера 7-го отдела Ряузова, а также начальника 1-го отдела РНИИ Победоносцева был осуществлен успешный пуск четырех фугасных и двух агитационных реактивных снарядов. Испытания показали, что стрельба реактивными снарядами с танка безопасна для экипажа, не наносит механических повреждений механизмам танка и, при внесении небольших конструктивных изменений, безопасна в пожарном отношении.


Опытные работы продолжались до февраля 1936 г. и велись с отработкой меткости стрельбы данным типом снаряда. Несмотря на положительные результаты работы, командование АБТУ в лице Бокиса и Ольшанского на основании доклада инженера АБТУ Сыча дальнейшие работы приостановило, отказавшись даже принять участие в испытании опытного образца и его приемке. Испытания машины были прекращены до внесения изменений в конструкцию исходя из требований пожарной безопасности.

Руководство НИИ № 3 тем не менее считало целесообразным продолжить работы по оснащению танков ракетным вооружением. Причем эти работы предполагалось вести по трем направлениям: создание танков со специальной башней для ракетной установки (при этом ракетное оружие считалось основным); создание телетанков с ракетной установкой (эти работы велись в 1937–1938 гг. в НИТИ РККА совместно с НИИ № 3); установка ракетного вооружения в качестве дополнительного к уже имеющемуся основному оружию танка (что позволяло осуществить установку нескольких крупнокалиберных снарядов с большим количеством ВВ).

В результате проведенных в течение 1934–1936 гг. работ Александровым были разработаны три варианта проекта установки ракетного вооружения на танках БТ-5 и БТ-7. В основу проектов была положена ракетная установка калибра 132 мм, представляющая собой трубу длиной 2000 мм с тремя направляющими, расположенными равномерно внутри трубы по кругу. Для удержания снаряда в трубе использовались два стопора, убиравшиеся при выстреле.

В первом варианте проекта основное оружие танка было сохранено, а ракетное оружие рассматривалось как дополнительное. Два ракетных орудия калибра 132 мм с механизмами наводки, прицелом и механизмом подачи снарядов устанавливались по бортам вращающейся башни. Вертикальный угол [66] составлял от — 5° до +25°. В магазине, размещенном в кормовой части башни вместе с механизмом подачи, укладывались 8 снарядов. Заряжание орудий осуществлялось при нулевом угле возвышения. Выстрел производился с помощью электрозапала, питание к которому подавалось от аккумуляторной батареи машины. Скорострельность согласно расчетам должна была составлять 4 выстр./мин., а масса всей установки не превышать 650 кг.

Во втором варианте на танк БТ-5 устанавливалась специальная прямоугольная башня с основным ракетным оружием и простыми механизмами управления. В качестве вспомогательного оружия на танке предполагалась установка 7,62-мм пулемета ДТ. Боекомплект танка состоял из 18 РС для пусковой установки и 36 пулеметных дисков. Заряжание ракетного орудия производилось вручную изнутри башни через специальные закрывающиеся окна. Углы возвышения орудию придавались с помощью подъемного механизма, а наведение по горизонту — поворотом башни.




Источник: http://militera.lib.ru/tw/pavlov_zheltov_pavlov/
