Японский "специальный" с берегов озера Хасан... (бронепоезд “Rinji Soko Ressha”)

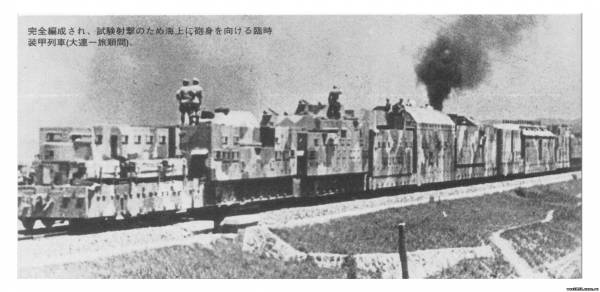

В 1933 году японцы построили бронепоезд из 12 вагонов, который назывался "Rinji Соко Ressha" ("специальный бронепоезд") и был вооружён четырьмя 75-мм (Тип "88" АА) и одним 105 мм (Тип "14" АА) зенитными орудиями, а также одной 150 мм гаубицей (Тип "4"). Этот БЕПО под командованием подполковника Sutezo Morita участвовал в боевых действиях в Маньчжурии в составе японской 19-й пехотной дивизии генерал-лейтенанта Kamezo Suetaka.


Схема формирования состава бронепоезда.

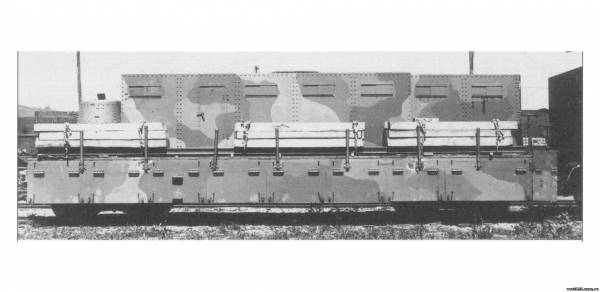

Вагон прикрытия с запасом рельсов, скреплений и шпал
(вооружение - один 6,5 мм лёгкий пулемёт Тип "11" в башне).
В составе бронепоезда было два таких вагона - в голове и хвосте.


Вид вагона с торца.

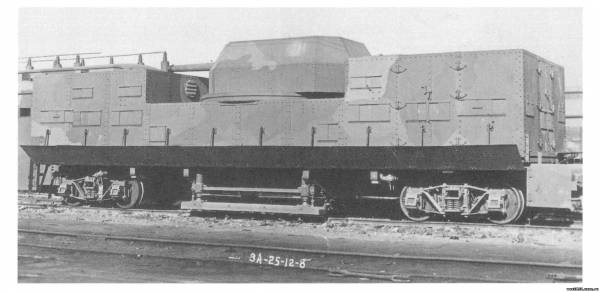

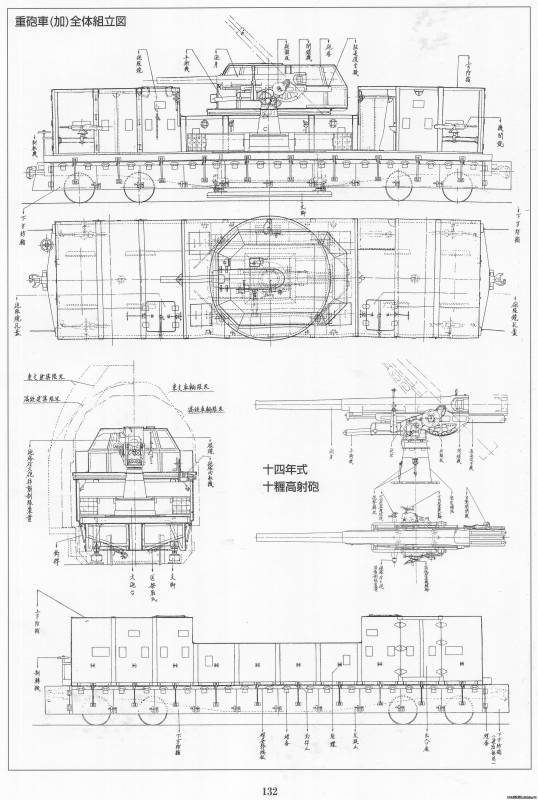

Артиллерийский вагон, вооружён 105-мм зенитным орудием (Тип "14" АА)
и четырьмя 6,5 мм тяжёлыми пулемётами Тип "3" в каземате
(для повышения поперечной устойчивости при стрельбе оснащён выдвижными опорами).

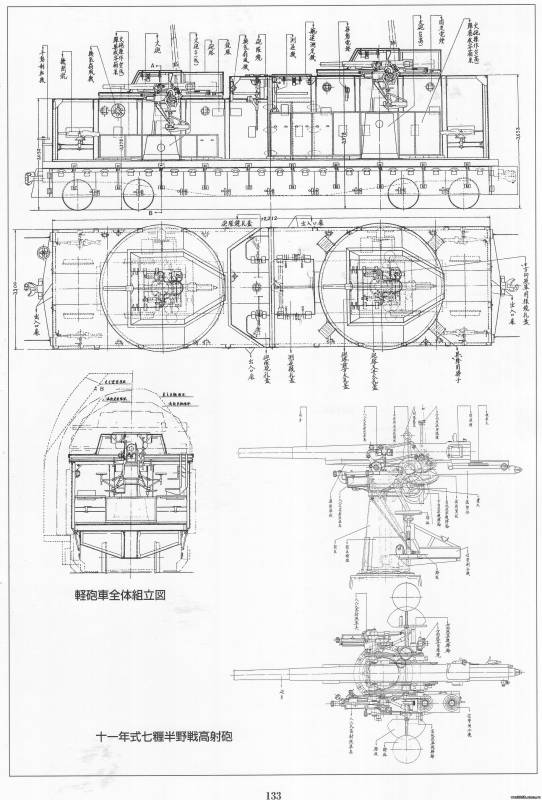

Артиллерийский вагон, вооружён двумя 75-мм зенитными орудиями (Тип "88" АА)
и четырьмя 6,5 мм тяжёлыми пулемётами Тип "3" в каземате
(в состав бронепоезда входило два вагона).

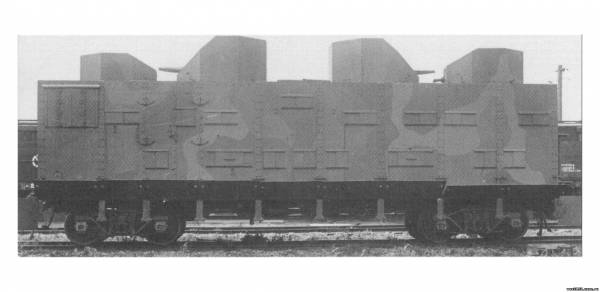

Пулемётный ("пехотный") вагон (в составе бронепоезда было два вагона)
вооружение: два 13,2 мм тяжёлых пулемёта Тип "92" или "93" (в башнях),
четыре 6,5 мм тяжёлых пулемёта Тип "3" (в каземате),
два 6,5 мм зенитных пулемёта (в башнях).

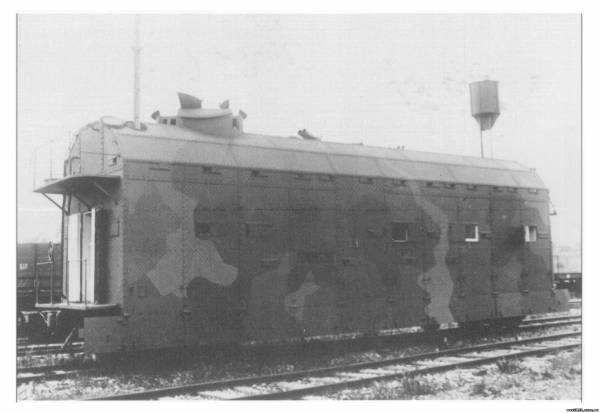

"Двухэтажный" вагон НП для корректировки артиллерийского огня
(поднята одна наблюдательная башня),
вооружён четырьмя 6,5 мм тяжёлыми пулемётами Тип "3" в каземате.

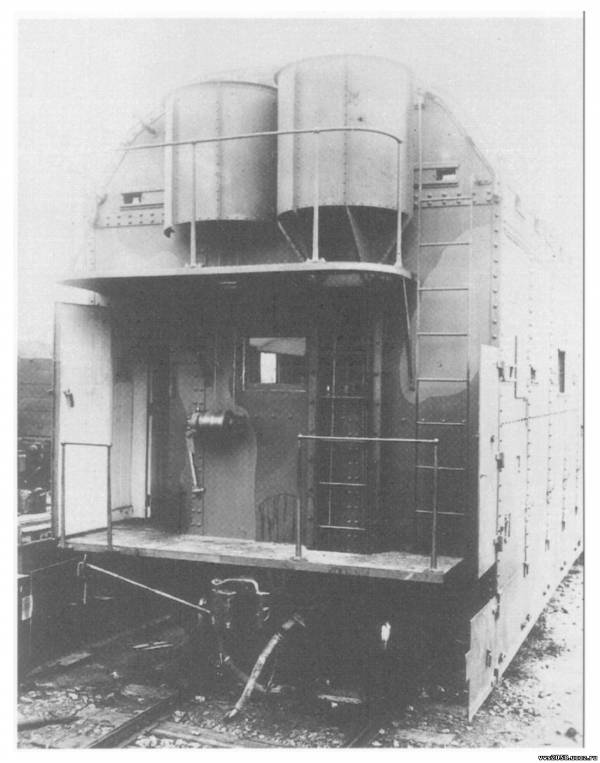

Подъёмные наблюдательные башенки.

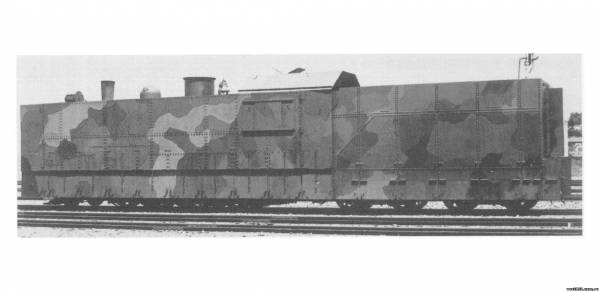

Бронепаровоз.


Бронепаровоз (вид сверху, бронирован частично).


Дополнительный тендер с запасом воды на 300 км пробега
(вооружён двумя 6,5 мм лёгкими пулемётами Тип "11" в башнях).

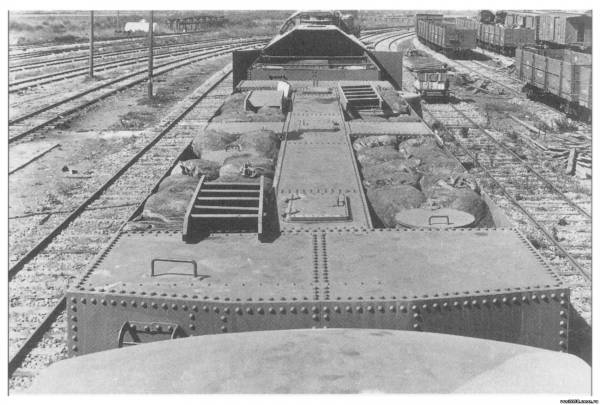

Дополнительный тендер (вид сверху, мешки с запасом угля на 600 км пробега).


Вагон - "электростанция", с радиорубкой и материальным складом
(вооружён двумя 6,5 мм лёгкими пулемётами Тип "11" в каземате).


Вагон - "электростанция" с радиорубкой и материальным складом (вид сверху).


Артиллерийский вагон вооружён 150-мм гаубицей (Тип "4")
и четырьмя 6,5 мм тяжёлыми пулемётами Тип "3" в каземате
(для повышения поперечной устойчивости при стрельбе оснащён выдвижными опорами).





Источник: http://warandgame.wordpress.com/2008/09/05/zhanggufeng-chang-ku-feng-battle-of-khasan-29-july%E2%80%9311-august-1938/
